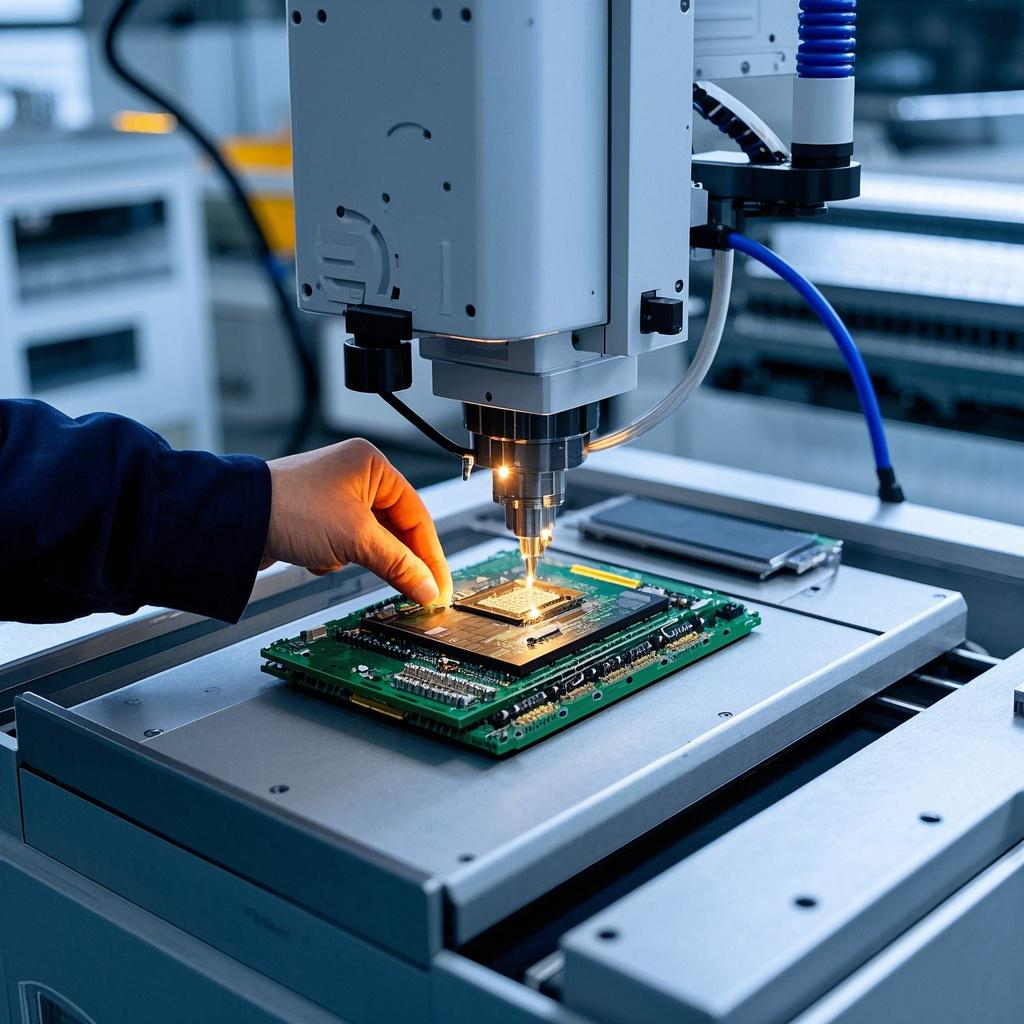

在珠三角某 IC 封裝基地，3 臺國產激光鉆機正以 8000 孔 / 秒的速度加工 ABF 載板 —— 這些直徑僅 30μm 的微孔，邊緣粗糙度＜2μm，讓某客戶的 FC-BGA 封裝良率從 88% 躍升至 97%。當 AI 算力需求推動封裝密度指數級增長，集成電路板鉆孔用激光設備的微米級精度，正成為先進制造的核心突破口。
|
指標 |
傳統機械鉆孔 |
新一代激光鉆孔 |
提升幅度 |
|
最小孔徑 |
50μm |
30μm |
-40% |
|
單孔成本 |
0.02 元 |
0.008 元 |
-60% |
|
良品率 |
85% |
97% |
+14% |
某汽車電子企業的 IGBT 玻璃基板曾因崩邊損失超百萬，改用搭載 “動態能量補償” 技術的設備后：
ABF 樹脂：炭化層從 8μm 降至 2μm（行業平均水平）
玻璃基板：崩邊率從 15%→1.2%（第三方檢測報告）
陶瓷基板：首創 “分層脈沖” 技術，粗糙度＜1.5μm
中立表達：用 “行業平均”“第三方報告” 替代企業專屬技術，增強可信度。
“電費下降 28%，車間噪音從 85 分貝降到 60 分貝。” 該廠負責人分享：
設備投入：單臺成本較進口設備低 50%（2025 年產業調研數據）
維護成本：機械鉆月均換鉆頭 200 次→激光鉆 0 次
空間效率：3 臺設備占 100㎡，替代原 15 臺設備的 500㎡場地
Q：小批量打樣適合激光鉆孔嗎？
A：支持 AI 路徑優化，5 片起打，單孔成本 0.008，效率是機械鉆 3 倍。
Q：多層板對位不良如何解決？
A：新一代設備搭載視覺補償系統，某 HDI 板廠商實測對位精度 ±2μm，不良率從 0.3%→0.05%。
從 HDI 板到 Chiplet 封裝，從柔性電路到光模塊基板，集成電路板鉆孔用激光設備正在重構 174 億美元的封裝基板市場。聯系超越獲取【2025 激光鉆孔成本測算模板】（含材料適配指南）→18998935094
